Пошук та усунення обривів і замикань у проводці

Чому проводка ламається

Автомобільна проводка — складна мережа з сотень дротів і з’єднань. Кожен дріт — потенційне джерело несправності. Найпоширеніші причини проблем: перетертя об гострі краї кузова (типове місце — гофри в дверях, де провід згинається тисячі разів), окислення контактів через попадання вологи, пошкодження після ДТП, кустарні скрутки після установки сигналізації або підсилювача звуку, корозія масових з’єднань через сольові реагенти, пошкодження гризунами в зимовий період. Кожна з цих проблем потребує своєї технології пошуку.

Симптоми проблем з проводкою

Класичні ознаки: на холодну авто не заводиться, на гарячу заводиться (типовий обрив, що змикається/розмикається при температурних змінах). Періодично гасне якийсь прилад. Помилки в блоці керування з кодами U (U0100 — втрата зв’язку з ЕБК) — це проблема CAN-шини. Запобіжник згоряє раз на тиждень — десь є періодичне замикання. Розряджається акумулятор за ніч — десь у вимкненому стані тече струм понад норму. Кожен симптом ми використовуємо як підказку при пошуку.

Методи пошуку

Прозвонка дротів мультиметром у режимі омметра — здоровий дріт має опір близько нуля, обрив — нескінченність, погані контакти — десятки Ом. Перевірка живлення на роз’ємах блоків керування — якщо немає очікуваних +12 В або маси, обрив у силовому ланцюзі. Шевелення проводки рукою під час тестування — допомагає виявити переривчасті обриви, особливо в гофрах дверей. Тепловізор — гарячі точки в проводці вказують на високоомні з’єднання, через які тече струм з падінням напруги.

Діагностика CAN-шини

На сучасних авто блоки керування спілкуються через двопровідну шину даних CAN. Несправність CAN-шини викликає десятки помилок «втрата зв’язку з блоком X». Знаходити такі несправності можна тільки осциллографом. Сигнал на здоровій CAN-шині — характерна «пилка» з амплітудою 0–2,5 В і 2,5–5 В на двох провідниках. Спотворення сигналу, замикання на масу або плюс, відсутність протилежної фази — діагностичні ознаки несправності, які ми бачимо в реальному часі.

Типові проблемні зони

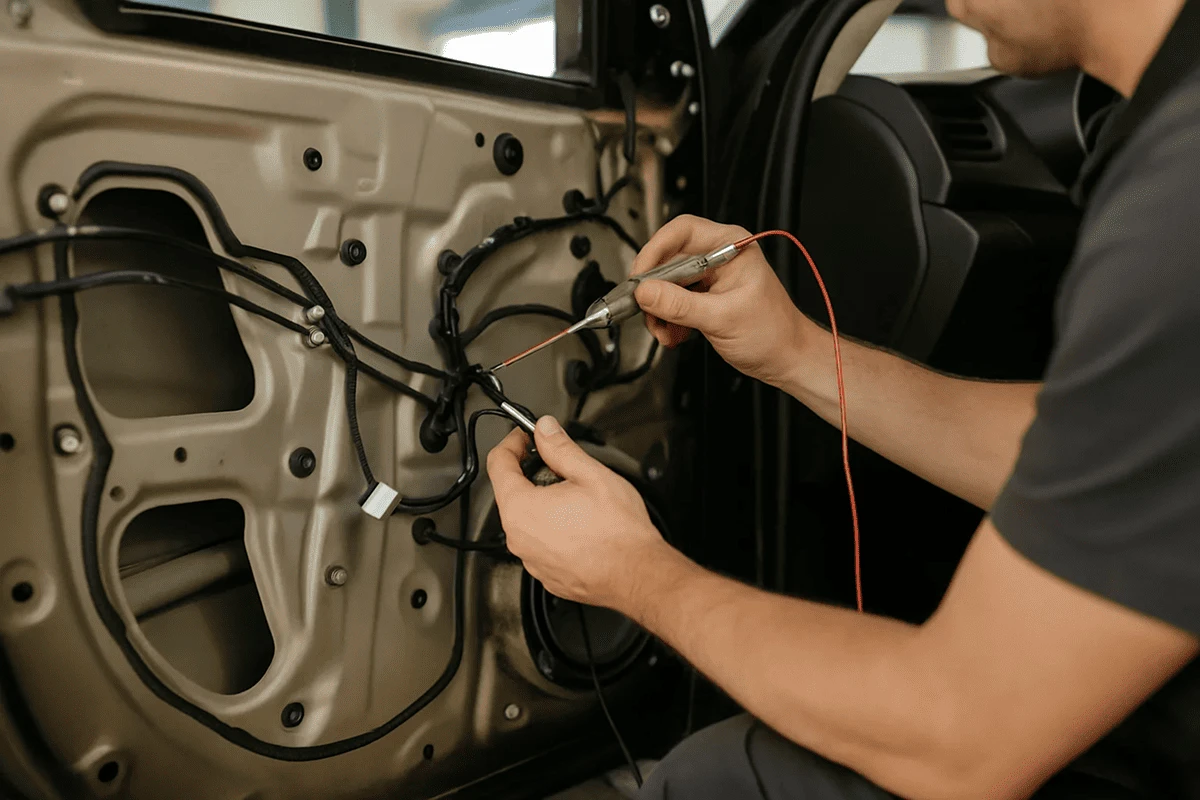

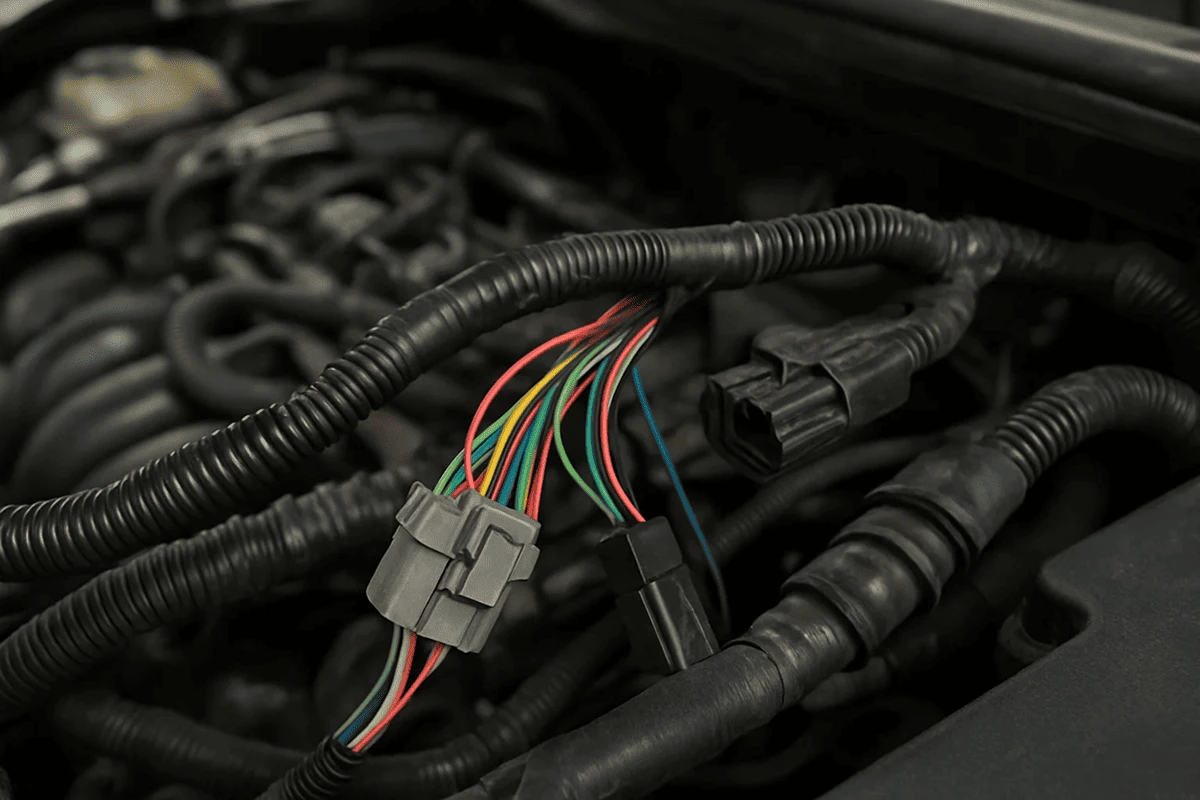

Гофра проводки в дверях — типове місце перетертя дротів (склопідйомники, замки, дзеркала). Масова точка біля акумулятора або на кузові поблизу двигуна — окислення через паливо, масло, реагенти. Роз’єм електропакету під сидінням водія (часто залитий кавою або водою). Проводка в моторному відсіку біля колектора — оплавлення ізоляції від високих температур. Гофра під капотом біля підкрильника — теж типове перетертя. Багажне відділення на хетчбеках — проводка задніх ліхтарів і двірника заднього скла.

Ремонт виявлених несправностей

На місці усуваємо більшість виявлених проблем: паяємо обрив дроту, оновлюємо ізоляцію термоусадковою трубкою (не ізолентою — вона з часом відклеюється), зачищаємо і консервуємо масові точки спеціальним діелектричним мастилом, замінюємо окислені або обгорілі роз’єми. Складні ремонти CAN-шини часто виконуються на СТО з можливістю більш тривалого розбирання інтер’єру. Усі з’єднання після ремонту захищаємо термоусадкою — це гарантує тривалу надійність.

Реставрація косичок після ДТП або гризунів

Найскладніший випадок — реставрація косички проводки після серйозного пошкодження (ДТП, пожежа, гризуни). Косичка може містити 30–100 окремих дротів — кожен зі своїм кольором, маркуванням, призначенням. Реставрація вимагає роботи зі схемою електропроводки авто, послідовного відновлення кожного дроту, тестування під навантаженням. Це окрема послуга — час від 1 робочого дня. Працюємо тільки за схемами виробника — гарантує, що електрика працюватиме правильно.

Вартість та терміни послуги

Пошук обриву з ремонтом — від 1 000 грн, 1–2 години. Діагностика CAN-шини з осциллографом — від 1 500 грн, 1,5–2 години. Ремонт окислених масових точок (комплекс) — від 1 200 грн. Реставрація косички проводки після ДТП — індивідуально, від 3 000 грн. Точну вартість називаємо після первинного огляду авто.

Чому варто обрати СТО 24

Маємо досвід пошуку проблем у проводці на авто європейських, азійських і американських марок. Користуємось не лише мультиметром — а й осциллографом і тепловізором, що багатократно прискорює пошук «пливучих» проблем. Працюємо акуратно — після нас немає висячих кінців і ненадійних з’єднань. Гарантія на ремонт.
