Пошук обривів проводки та замикань CAN-шини

Чому виникають проблеми з проводкою

Автомобільна проводка — складна мережа, що нараховує сотні дротів, з’єднань, роз’ємів та масових точок. Кожен з цих елементів — потенційне джерело несправності. Найпоширеніші причини проблем: перетертя дроту об гострий край металу кузова (особливо у дверних шарнірах і під багажником), окислення контактів через попадання вологи, пошкодження після ДТП (навіть незначного), кустарні скрутки після установки сигналізації або підсилювачів, корозія масових з’єднань через сіль на дорогах, пошкодження проводки гризунами в зимовий період.

Симптоми обривів і замикань

Класичні ознаки: на холодну авто не заводиться, на гарячу або після стуку рукою — заводиться (типовий обрив, що змикається/розмикається при температурних змінах). Періодично гасне якийсь прилад. Помилки в блоці керування з кодами U (наприклад U0100 — втрата зв’язку з ЕБК) — це проблема CAN-шини. Спрацьовує запобіжник в один день добре, наступний — згоряє відразу (типове коротке замикання). Розряджається акумулятор за ніч — десь є витік струму у вимкненому стані.

Методи пошуку обривів

На місці виклику використовуємо комплекс методів: прозвонка ділянки дроту мультиметром у режимі омметра (опір нормального дроту — близько нуля; обрив — нескінченність; погані контакти — десятки або сотні Ом). Перевірка живлення на роз’ємах: якщо на роз’ємі блока немає очікуваних +12 В — обрив у силовому ланцюзі або немає маси. Шевелення проводки рукою при тестуванні — допомагає виявити переривчасті обриви. Тепловізор — гарячі точки в проводці вказують на високоомні з’єднання, через які тече струм з падінням напруги.

Діагностика CAN-шини

CAN-шина — двопровідна (CAN-H, CAN-L) шина обміну даними між блоками керування авто. У сучасному автомобілі може бути до 5–10 окремих CAN-шин, з’єднаних шлюзовим блоком (gateway). Несправність CAN-шини виявляється сканером (десятки помилок «втрата зв’язку з блоком X») і осциллографом. Сигнал на здоровій CAN-шині — характерна «пилка» з амплітудою 0–2,5 В і 2,5–5 В на двох провідниках, симетрично відносно 2,5 В. Спотворення сигналу, відсутність протилежної фази, замикання на масу або плюс — характерні несправності.

Типові проблемні зони

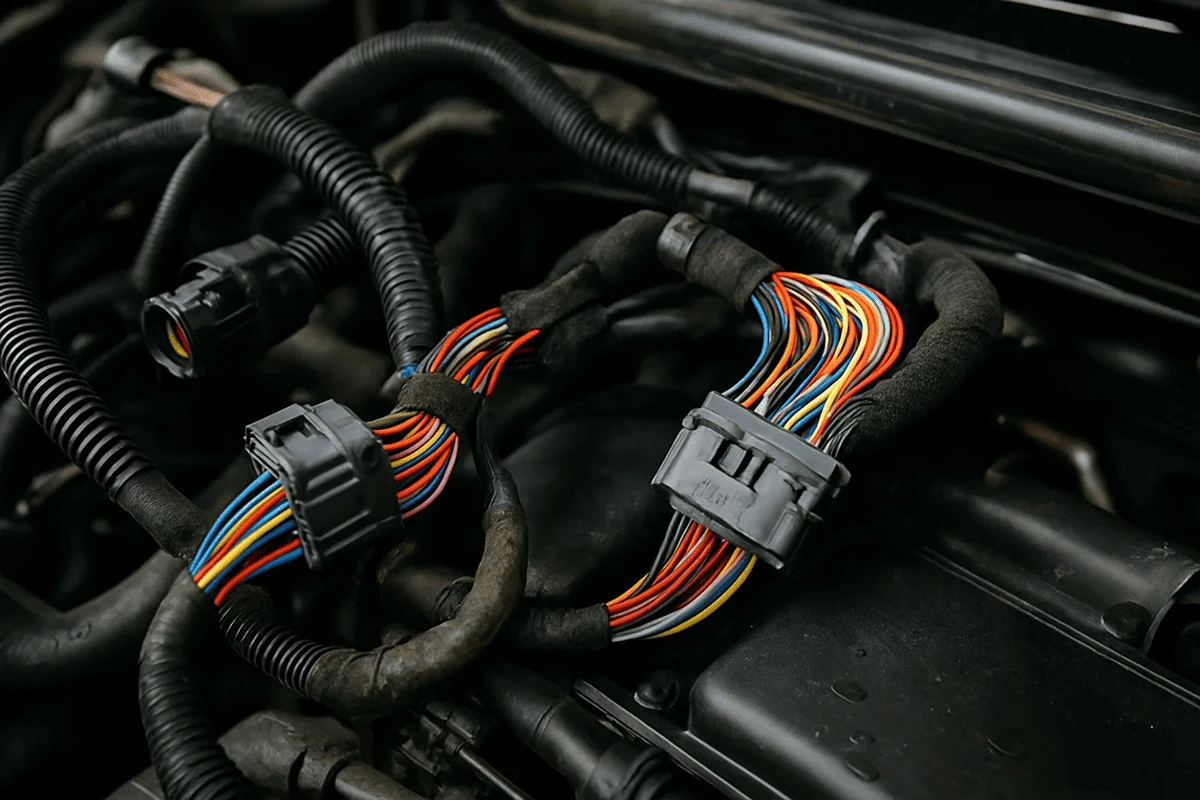

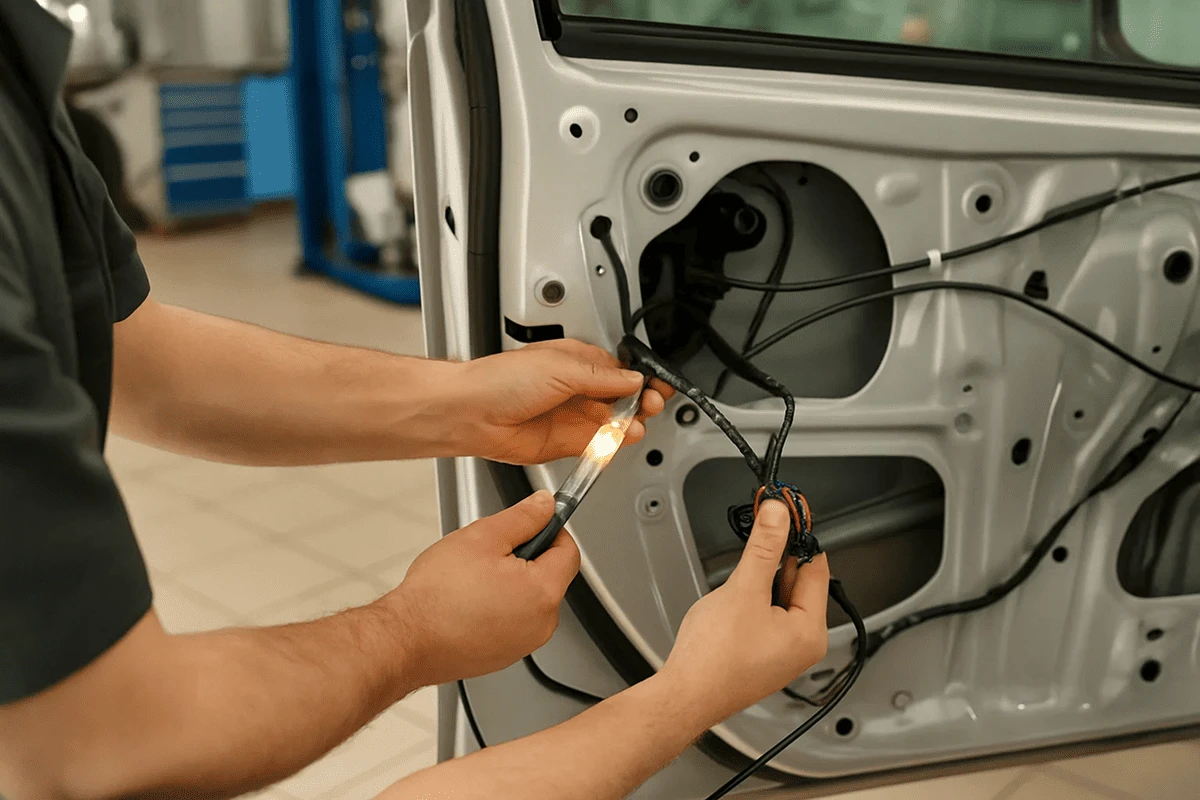

Гофра проводки у дверях (особливо лівих, де частіше відкривають) — типове місце перетертя дротів. Масова точка біля акумулятора або на кузові поблизу двигуна — окислення через паливо, масло, реагенти. Роз’єм електропакету під сидінням водія (часто заливаний кавою або водою з взуття). Косичка проводки в моторному відсіку біля випускного колектора — оплавлення ізоляції від високої температури. Гофра проводки під капотом біля підкрильника — теж типове перетертя.

Ремонт виявлених несправностей

На місці усуваємо більшість виявлених проблем: паяємо обрив дроту, оновлюємо ізоляцію термоусадковою трубкою (не ізолентою — вона з часом відклеюється), зачищаємо і консервуємо масові точки спеціальним діелектричним мастилом, замінюємо окислені або обгорілі роз’єми (за наявності), відновлюємо тримачі гофр і фіксацію проводки. Складні ремонти CAN-шини або робота з прихованими роз’ємами під торпедо часто виконуються на СТО з можливістю більш тривалого розбирання.

Профілактика проблем з проводкою

Після усунення проблеми завжди рекомендуємо клієнту прості заходи: періодична перевірка стану масових з’єднань (особливо перед зимою — окислення прискорюється на реагентах), обережна установка додаткового електрообладнання тільки з паяльними з’єднаннями (не скрутки), уникнення «холодних» накруток і самонарізних дротових з’єднувачів, контроль стану гофри в дверях при підозрі на проблему.

Вартість послуги

Виїзд з діагностикою проводки — від 700 грн (40–90 хвилин). Виявлення обриву і ремонт ділянки — від 1 000 грн загалом. Діагностика CAN-шини — від 1 500 грн (потрібен осциллограф). Складна реставрація косички проводки після ДТП або пошкодження гризунами — індивідуально, від 3 000 грн. Точна вартість — після огляду авто.

Чому варто обрати СТО 24

Маємо досвід пошуку проблем у проводці на авто європейських, азійських і американських марок. Користуємось не лише мультиметром, а й осциллографом і тепловізором — це багатократно прискорює пошук «пливучих» проблем. Працюємо акуратно — після нас немає висячих кінців і ненадійних з’єднань. Гарантія на ремонт.
