Перевірка осцилографом сигналів датчиків

Що дає осцилограф у діагностиці

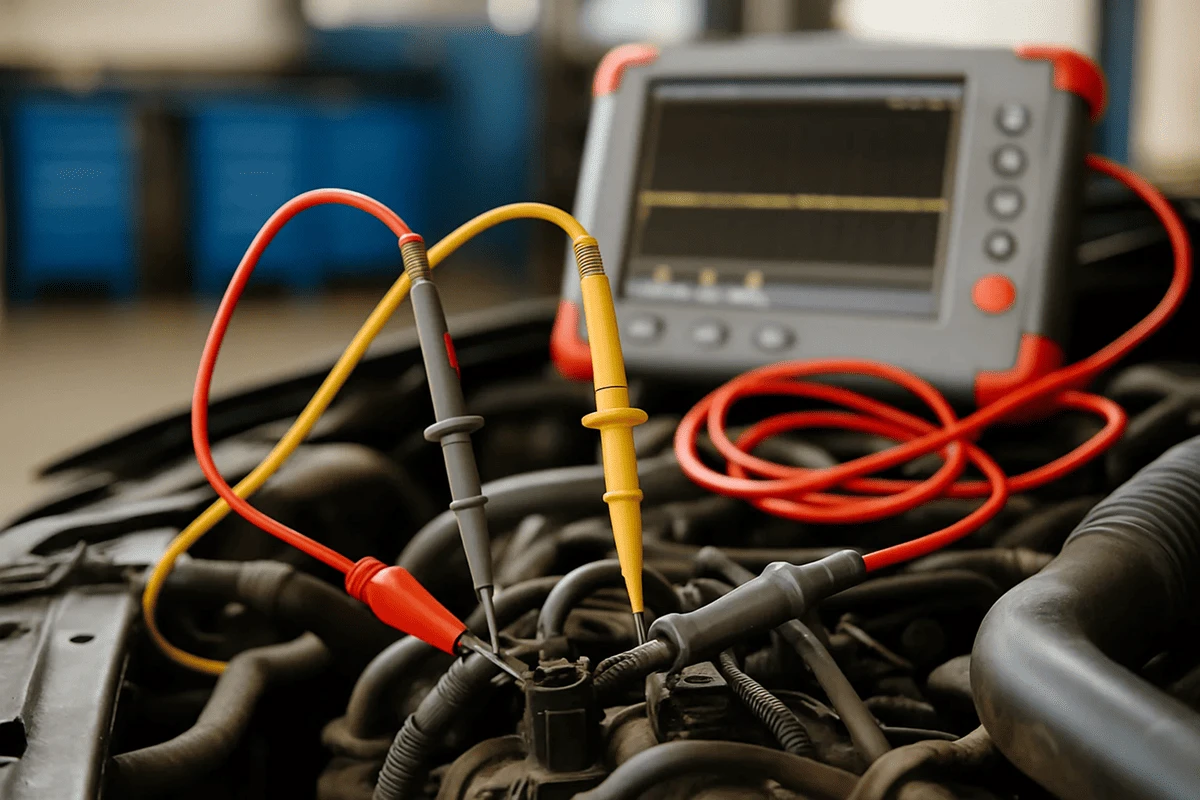

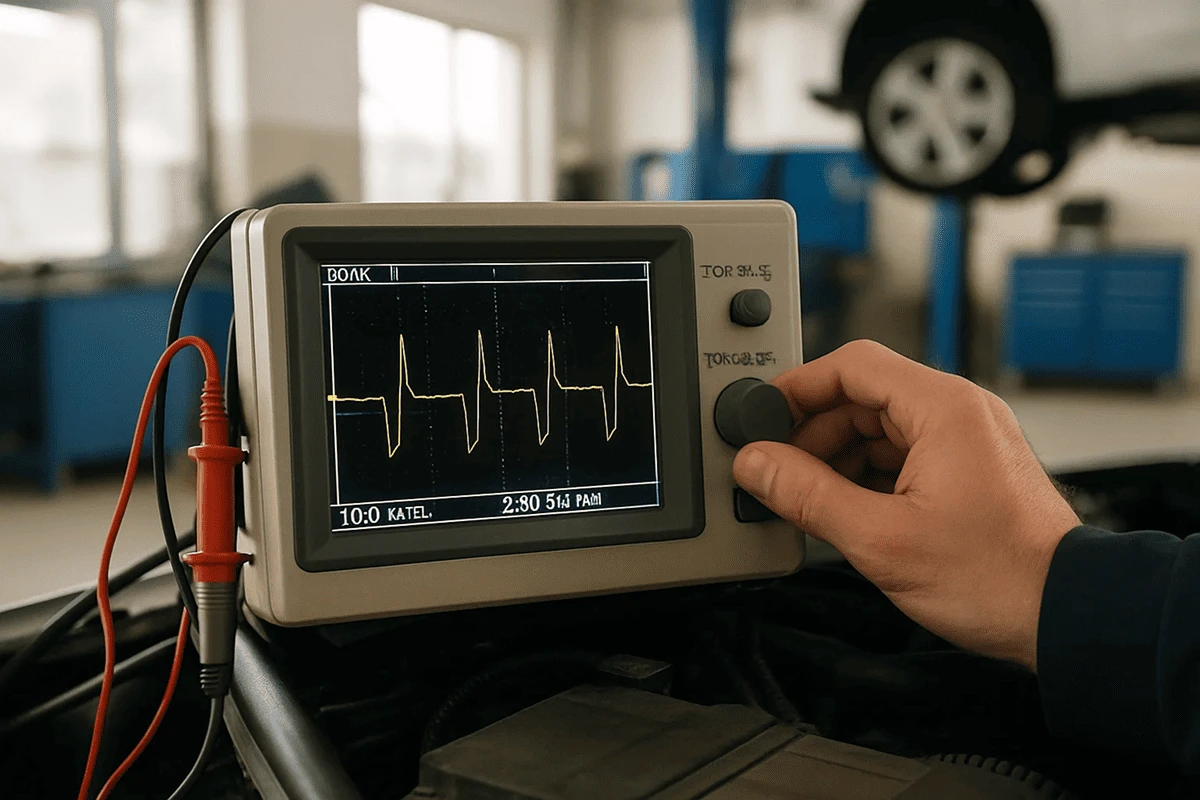

Сучасний сканер показує параметри як цифри — наприклад, «обороти двигуна 850». Але як отримана ця цифра? З сигналу датчика колінвала, що ЕБК перетворив у обертову швидкість. Якщо сам сигнал «брудний» — наприклад, амплітуда коливається, є шум або пропуски — ЕБК все одно намагається його обробити і показати число. Але насправді датчик уже на межі несправності, і скоро викликає помилки. Осцилограф показує сам сигнал у вигляді графіка — і дозволяє побачити проблему ще на стадії, коли сканер показує «все ОК».

Датчик колінвала (CKP)

Один з ключових датчиків керування двигуном. Без нього ЕБК не знає положення поршнів і не може правильно подати іскру і паливо — двигун просто не запуститься або глохне. Сигнал CKP — це послідовність імпульсів від проходу зубів реперного диска повз чутливий елемент. Здоровий сигнал — рівномірні імпульси однакової амплітуди 5–15 В з характерним «провалом» від відсутньої позначки зубу (для синхронізації). Несправний сигнал — знижена амплітуда (датчик на межі), нерівномірні імпульси (биття диска), шуми. Осцилограф показує це миттєво.

Датчик розподільчого валу (CMP)

Працює у парі з CKP — дозволяє ЕБК визначити, який саме циліндр зараз у такті стискання (CKP сам не може цього відрізнити). Сигнал CMP — імпульси (зазвичай 1–4 за оберт розподільчого валу). Затримка сигналу CMP відносно CKP — діагностична інформація: при правильно встановленому ГРМ значення в межах норми; при перескоку зубів або проблемі з фазообертачем — затримка зростає. Усе це видно на осцилографі при синхронному запису обох сигналів.

Лямбда-зонди: широкосмугові і вузькосмугові

Вузькосмуговий лямбда-зонд (старі двигуни) — двосторонній сигнал 0,1–0,9 В з частотою переходу 1–2 Гц. Здоровий зонд — швидкі симетричні переходи. Зношений — повільні асиметричні переходи. «Мертвий» — постійна напруга. Широкосмуговий лямбда (всі сучасні авто) — складніший сигнал з двома складовими: керуючий струм + опорна напруга. Тільки осцилограф може показати обидві складові і виявити проблему, наприклад, з пастою на платинових електродах від неякісного палива.

Датчики ABS

Сучасні датчики ABS — активні (магнітоелектронні). Сигнал — прямокутні імпульси з частотою, пропорційною швидкості обертання колеса. Осцилограф дозволяє побачити: амплітуду (низька — забруднення або знос ротора датчика), форму (несиметричні імпульси — пошкоджений ротор), частоту (відмінність між сторонами — проблема з одним датчиком). Без осцилографа діагностика «пливучої» помилки ABS часто перетворюється на «спробуйте поміняти датчик».

Перевірка форсунок і котушок запалювання

Сигнал керування форсункою — імпульс відкриття тривалістю в мілісекундах. Осцилограма показує: амплітуду індукованої ЕРС в момент закриття (характерний «викид» вгору на графіку, що говорить про справність обмотки), тривалість імпульсу (керування ЕБК), час реакції. Зношена форсунка може мати знижену індуктивність — «викид» нижчий за норму. Аналогічно перевіряються котушки запалювання — здорова дає високу енергію іскри, зношена — низьку.

Тест-драйв з осцилографом

Для «пливучих» проблем, які з’являються лише в певних режимах руху, виконуємо тест-драйв з підключеним осцилографом. Багатоканальний прилад записує одночасно сигнали кількох датчиків, дані з ЕБК через OBD2 та інші параметри. Після поїздки графіки аналізуються — і момент виникнення проблеми (наприклад, провал при різкому прискоренні на 80 км/год) однозначно прив’язується до конкретного сигналу датчика, форсунки або котушки. Це найточніший метод діагностики прихованих несправностей.

Які проблеми виявляє осцилограф

Зношений датчик колінвала з періодичними пропусками сигналу (плаваючий запуск). «Лізлий» сигнал лямбди при погіршеному паливі (підвищена витрата). Несинхронні сигнали CKP/CMP при перескоку ременя ГРМ. Періодичне затухання сигналу ABS при перегріві (помилка тільки в спеку). Знижена індуктивність котушки запалювання (один з циліндрів троїть епізодично). Кожна знахідка фіксується скрін-шотом і пояснюється клієнту.

Вартість послуги

Перевірка одного датчика осцилографом — від 500 грн, час 30–45 хвилин. Комплексна перевірка ключових датчиків керування двигуном — від 1 200 грн, час 1,5–2 години. Запис сигналів під час тест-драйву — додатково 500–800 грн. У вартість входить детальне пояснення кожної знахідки клієнту.

Чому варто обрати СТО 24

Маємо професійний автомобільний осцилограф з підтримкою всіх потрібних режимів і датчиків. Майстер з досвідом інтерпретації осцилограм — це окрема кваліфікація, не кожен діагност володіє нею. Обґрунтовуємо діагноз — після нашої діагностики клієнт точно знає, який саме компонент потребує заміни. Без «стрільби» в темряву.
